Instrucción de unidad de conmutación circular

Instrucción de unidad de conmutación circular

1. Unidad de interruptor de circulación

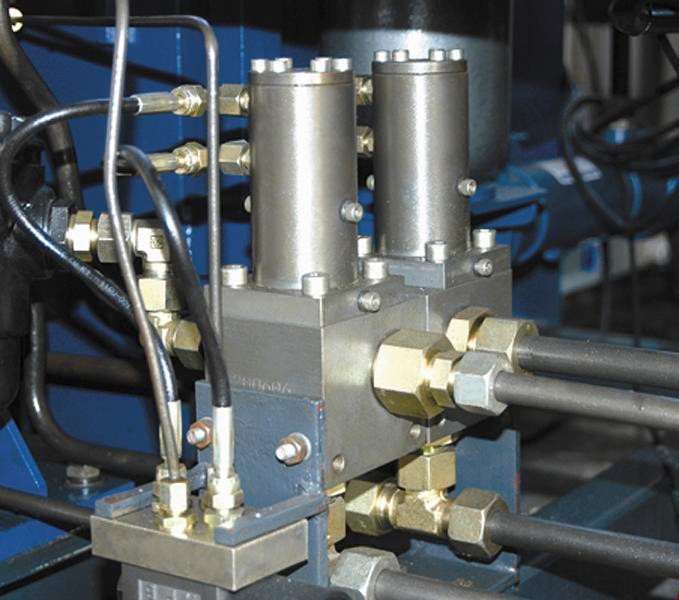

La unidad de interruptor de circulación consiste en una válvula de interruptor de circulación controlada por hidráulica y su conexión y control.

Esta unidad se utiliza para controlar dos modos de circulación de componentes:

------Circulación de baja presión (circulación local), es el material que sale de las bombas dosificadoras y llega a la válvula de conmutación de circulación, de regreso al tanque de material directamente.

------Circulación de alta presión (circulación completa), es la salida de material de la bomba dosificadora y pasa a través de la válvula de conmutación de circulación al cabezal mezclador, luego regresa al tanque de material.

1.1/ Bajo el estado de manual, cambie el interruptor de circulación por el botón relativo a la circulación local/completa en el gabinete eléctrico, esta función se usa para la depuración.

1.2 Bajo el estado de automático, en el estado de pie (significa que no hay operación de prueba o inyección), dos componentes están en el estado de circulación local;Cuando comience la prueba y el programa de inyección, la válvula de conmutación de circulación se moverá automáticamente para hacer que dos componentes cambien a circulación completa.
