Manual de instrucciones de la unidad hidráulica.

Manual de instrucciones de la unidad hidráulica.

1 .función y estructura

:La unidad hidráulica suministra energía hidráulica a los elementos de la siguiente manera:

------- Cabezal mezclador abierto y cerrado

------- Acción de la válvula del interruptor de circulación

-------Válvula de prueba abierta y cerrada

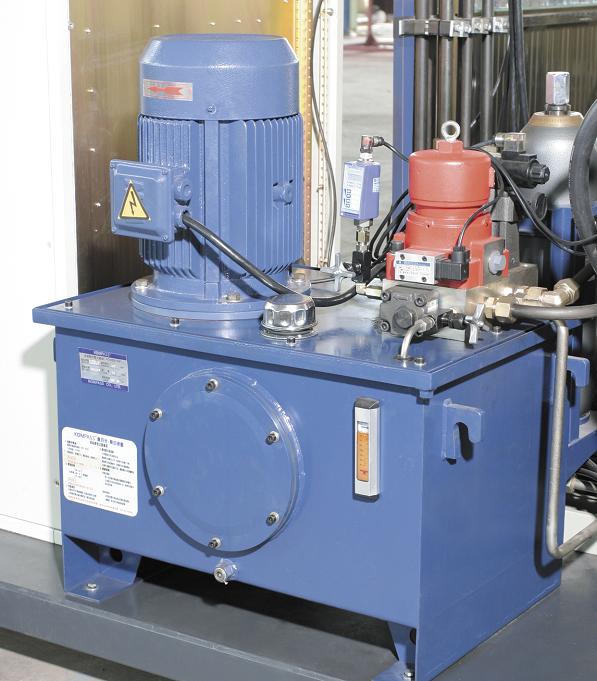

(,,,)..Esta unidad incluye cárter de aceite que se encuentra separado o conecta el bastidor de la máquina principal y sus elementos correlativos (motor eléctrico, bomba, bloque integrado, grupos hidráulicos, etc).La lista detallada de unidades y el esquema del principio hidráulico de cada sistema hidráulico de equipo se adjuntarán con documentos aleatorios.

2 iniciar y ejecutar

,.Antes de arrancar la unidad hidráulica, cargue aceite hasta que el indicador esté en la posición máxima.

¡L-HM46! El aceite es solo aceite hidráulico tipo L-HM46.

,,Después de arrancar, se debe ventilar el sistema.Consulte el capítulo sobre el cabezal mezclador para ver un funcionamiento más detallado.

Control de presión del sistema hidráulico

------,,80~120bar,80~120bar,20.Cuando el equipo está en el estado stand-on, el sistema establecerá la presión previa al trabajo con el relé de control de presión, el valor de salida de fábrica de la presión previa al trabajo es 80120Mpa.Y debemos notar que la válvula de descarga de presión manual está en el estado de microapertura para hacer que la presión esté en el rango de 80120Mpa, el tiempo de ciclo adecuado es de 20 minutos.

-----,,,,160bar. En el estado automático, cuando comience la prueba o el programa de inyección, la presión del sistema hidráulico aumentará hasta el valor máximo automáticamente para impulsar el cabezal mezclador y las válvulas correspondientes.El valor de fábrica es 160bar.

3 mantenimiento

!¡Atención!

,,,.Cuando en el momento del mantenimiento, debemos descargar la presión del sistema hidráulico, significa perder la válvula de descarga de presión del mango, esperar hasta que el valor baje a cero y luego mantener.

3.1 sustitución de aceite hidráulico

(L-HM46).500.2000,.El aceite debe ser reemplazado solo por el tipo L-HM46.El tiempo de cambio del equipo nuevo ronda las 500 horas, después del primer cambio lo cambiaremos cada 2000 horas, pero el ciclo de cambio de aceite debe superar el año.

,Utilice colador o pantalla de filtrado para asegurar la pureza del aceite.

3.2 reemplazo del núcleo de filtrado del filtro de aceite

,,,.Al colador de aceite y al colador de aceite de alta presión del sistema hidráulico, debe envenenarse y atascarse después de cierto ciclo, este fenómeno influirá en el funcionamiento normal, ahora debemos cambiar el núcleo de filtrado del colador de aceite.

,:Ciclo de control y cambio

------Después de cada cambio de aceite

------Revísalo cada 6 meses
