Manual de instrucciones del filtro de componentes

Manual de instrucciones del filtro de componentes

Filtro de tipo aerodinámico de 1 componente y su dispositivo accionado

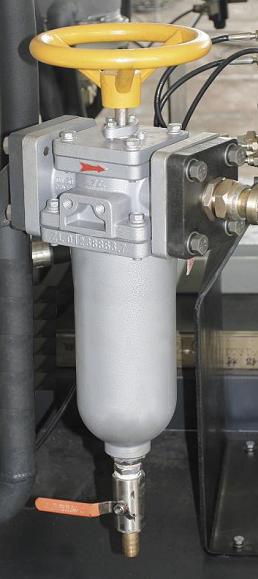

1.1 estructura y función del filtro de tipo aerodinámico componente

,,,,.El colador tipo Streamline es un elemento filtrante;Consiste en un chip de núcleo filtrante de material inoxidable, cuerpo de unión y manillar de rotación, como elemento filtrante instalado en la entrada de la bomba del dispositivo de formación de espuma.

1.2 limpieza y eliminación de residuos

,,,.El ciclo de limpieza del filtro de tipo aerodinámico depende de la cantidad de impurezas, sugerimos que limpie y excluya el filtro cada vez antes de comenzar.

--------4-5: Gire el mango 45 vueltas en el sentido de las agujas del reloj, filtre la contaminación hasta el fondo.

--------,: Abra la válvula de bola en la parte inferior del colador y excluya la impureza en la caja.

--------Válvula de bola de cierre

1.3 mantenimiento y control

1bar,,.Cuando la presión en el lado de succión de la bomba baja y está por debajo de 1 bar, el filtro se tapará, por lo que debemos desmontarlo y limpiarlo.

-------,:Detener la máquina y aliviar la presión del componente

-------: Cierre la válvula de bola de salida del tanque de material

-------M8: Atornille la tuerca de seis esquinas en la tapa del colador

-------,: Saque el núcleo filtrante con cuidado, tenga cuidado de dañar la prueba de aire.

-------DOP

Limpiar a fondo el núcleo filtrante en el licor de DOP o cloruro de etileno.Gire la manija cuando limpie, luego sople con aire seco comprimido.

-------Limpie la carcasa del colador;drene la impureza residual del puerto de descarga.

-------Después de limpiar con cuidado, vuelva a instalar el colador siguiendo el curso inverso.

2 instalación y apoyo del filtro

El filtro se fija normalmente a la entrada de la bomba, también por separado;depende del tipo de máquina y la ubicación de los equipos.
